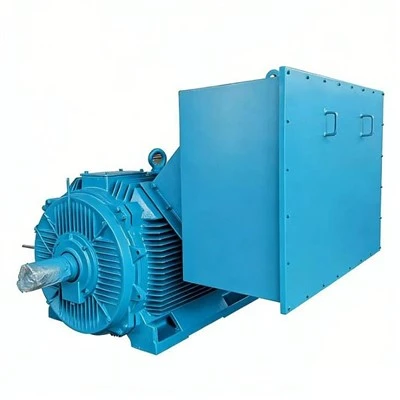

3 ফেজ অ্যাসিঙ্ক্রোনাস ইন্ডাকশন মোটর
ফ্রেমের পরিসর: H355 - H1120
পাওয়ার রেঞ্জ: 185 কিলোওয়াট - 20000 কিলোওয়াট
রেটেড ভোল্টেজ : 380 V / 3 kV / 6 kV / 10 kV
শেনিয়াং ইলেকট্রিক মেশিন ম্যানুফ্যাকচারিং কোং, লিমিটেড চীনে 3 ফেজ অ্যাসিঙ্ক্রোনাস ইন্ডাকশন মোটরের নেতৃস্থানীয় নির্মাতা এবং সরবরাহকারীদের একজন। যেহেতু আমাদের কাছে বিশ্বের শীর্ষস্থানীয় উত্পাদন সরঞ্জাম এবং শক্তিশালী উত্পাদন ক্ষমতা রয়েছে, তাই আমাদের কারখানা থেকে প্রতিযোগিতামূলক মূল্যে প্রিমিয়াম 3 ফেজ অ্যাসিঙ্ক্রোনাস ইন্ডাকশন মোটর কেনার জন্য আমরা আপনাকে আন্তরিকভাবে স্বাগত জানাই। এছাড়াও, উদ্ধৃতি পাওয়া যায়.
3 ফেজ অ্যাসিঙ্ক্রোনাস ইন্ডাকশন মোটর স্টার্টিং বিল্ড এই মোটর পৃষ্ঠার জন্য ক্ষত রটার, উল্লম্ব শ্যাফ্ট, বিয়ারিং স্ট্যান্ড, স্লিপ-রিং এরিয়া এবং টার্মিনাল বিভাগ ব্যবহার করে। বিশেষভাবে স্থান সংরক্ষণের জন্য ডিজাইন করা হয়েছে-উল্লম্ব ইনস্টলেশনের জন্য, এই মোটরটি উচ্চ স্টার্টিং টর্ককে একত্রিত করে চমৎকার স্পিড কন্ট্রোল পারফরম্যান্সের জন্য{4} ইন্ডাস্ট্রিয়াল পাওয়ার জন্য ভার্টিকাল সোর্স হিসেবে কাজ করে। পাম্প, আন্দোলনকারী এবং ভক্ত।
নির্বাচন নির্দেশিকা
|
প্যারামিটার |
বিস্তারিত |
| পণ্য সিরিজ | ডিজিএএম এইচআর সাবসিরিজ মোটর |
|
অ্যাপ্লিকেশন শিল্প |
পাওয়ার প্ল্যান্ট / ধাতুবিদ্যা / খনির / নির্মাণ সামগ্রী / বায়ু পৃথকীকরণ এবং সংকোচন / জল সংরক্ষণ এবং জল বিষয়ক / শক্তি এবং রাসায়নিক শিল্প / অ-লৌহঘটিত ধাতু গলানো |
|
প্রযোজ্য মান |
আইইসি |
|
ফ্রেম পরিসীমা |
H355 - H1120 |
|
পাওয়ার রেঞ্জ |
185 কিলোওয়াট - 20000 কিলোওয়াট |
|
রেটেড ভোল্টেজ |
380 V / 3 kV / 6 kV / 10 kV |
|
প্রযোজ্য ফ্রিকোয়েন্সি |
50 Hz / 60 Hz |
|
আইপি রেটিং |
আইপি 54 / আইপি 55 |
|
মাউন্টিং পদ্ধতি |
IM B3 |
|
কুলিং পদ্ধতি |
IC 611 / IC 616 |
|
ভারবহন প্রকার |
রোলিং বিয়ারিং / স্লাইডিং বিয়ারিং |
|
নিরোধক ক্লাস |
F / H |
|
রটার টাইপ |
কাঠবিড়ালি খাঁচা রটার |
|
পণ্য বৈশিষ্ট্য 1 / পণ্য বৈশিষ্ট্য 2 |
||||||||||
|
পণ্যের বৈশিষ্ট্য 1 |
পদবী ব্যাখ্যা |
পণ্যের বৈশিষ্ট্য 2 |
পদবী ব্যাখ্যা |
|||||||
|
এইচআর |
পাঁজর-ঠান্ডা |
E4 |
IE4 |
|||||||
|
বিও |
বক্স-টাইপ খুলুন |
E3 |
IE3 |
|||||||
|
বি.এ |
বাক্স-টাইপ এয়ার-ঠান্ডা |
E2 |
IE2 |
|||||||
|
BW |
বাক্স-টাইপ জল-ঠান্ডা |
ভিএফ |
পরিবর্তনশীল ফ্রিকোয়েন্সি |
|||||||
|
WO |
ক্ষত রটার খোলা |
V |
উল্লম্ব মাউন্টিং |
|||||||
|
WA |
ক্ষত রটার এয়ার-ঠান্ডা |
পিবি |
পেডেস্টাল বিয়ারিং |
|||||||
|
WW |
ক্ষত রটার জল-ঠান্ডা |
|
|
|||||||
|
এসপি |
বিশেষ |
|
|
|||||||
|
কুলিং পদ্ধতি |
||||||||||
|
পণ্য বৈশিষ্ট্য |
না. |
কুলিং পদ্ধতি |
পণ্য |
না. |
কুলিং পদ্ধতি |
পণ্য |
না. |
কুলিং |
||
|
এইচআর |
1 |
IC411 |
WO |
1 |
IC01 |
এসপি |
411 |
IC411 |
||
|
6 |
IC416 |
|
6 |
IC06 |
|
416 |
IC416 |
|||
|
বিও |
1 |
IC01 |
WA |
1 |
IC611 |
|
1 |
IC01 |
||
|
6 |
IC06 |
|
6 |
IC616 |
|
6 |
IC06 |
|||
|
বি.এ |
1 |
IC611 |
|
66 |
IC666 |
|
611 |
IC611 |
||
|
6 |
IC616 |
WW |
1 |
IC81W |
|
616 |
IC616 |
|||
|
66 |
IC666 |
|
6 |
IC86W |
|
666 |
IC666 |
|||
|
BW |
1 |
IC81W |
|
|
|
|
81 |
IC81W |
||
|
6 |
IC86W |
|
|
|
|
86 |
IC86W |
|||
|
|
|
|
|
|
|
37 |
IC37 |
|||
|
ফ্রেমের আকার |
||||||||||
|
LV(লো ভোল্টেজ) |
MV(মাঝারি ভোল্টেজ) |
HV(উচ্চ ভোল্টেজ) |
||||||||
|
80 |
315 |
355 |
355 |
|||||||
|
90 |
355 |
400 |
400 |
|||||||
|
100 |
400 |
450 |
450 |
|||||||
|
112 |
450 |
500 |
500 |
|||||||
|
132 |
500 |
560 |
560 |
|||||||
|
160 |
560 |
630 |
630 |
|||||||
|
180 |
630 |
710 |
710 |
|||||||
|
200 |
-- |
800 |
800 |
|||||||
|
225 |
-- |
900 |
900 |
|||||||
|
250 |
-- |
1000 |
1000 |
|||||||
|
280 |
-- |
1120 |
1120 |
|||||||
|
স্পিড গ্রেড |
||||||||||
|
খুঁটি |
সিঙ্ক্রোনাস গতি |
খুঁটি |
সিঙ্ক্রোনাস গতি |
খুঁটি |
সিঙ্ক্রোনাস গতি |
|||||
|
2 |
3000 আরপিএম |
10 |
600 আরপিএম |
18 |
333 আরপিএম |
|||||
|
4 |
1500 আরপিএম |
12 |
500 আরপিএম |
20 |
300 আরপিএম |
|||||
|
6 |
1000 আরপিএম |
14 |
428.5 আরপিএম |
|
|
|||||
|
8 |
750 আরপিএম |
16 |
375 আরপিএম |
|
|
|||||
পণ্যের সুবিধা
3 ফেজ অ্যাসিঙ্ক্রোনাস ইন্ডাকশন মোটরের ক্ষত-রোটার শুরু হওয়ার ক্ষেত্রে একটি পণ্য সুবিধা রয়েছে। এটি সাধারণ অ্যাসিঙ্ক্রোনাস টেক্সট কপি না করে ক্ষত-রোটার উল্লম্ব পরিষেবা দেখায়। পর্যালোচনাটি উল্লম্ব ক্ষত-রোটার ব্যবহারে থাকে, বিয়ারিং, কুলিং এবং ফ্রেম ডেটা অন্যান্য মডেল থেকে আলাদা রাখা হয়।
উপাদান
|
কম্পোনেন্ট |
ফাংশন |
|
স্টেটর |
এই স্টেটর এই মোটর সেটের ভিতরে সম্পর্কিত মোটর বিভাগকে লিঙ্ক করে। |
|
রটার |
এই রটার তালিকাভুক্ত ডিউটির জন্য সম্পর্কিত মোটর বিভাগকে কেন্দ্র করে। |
|
ফ্রেম |
এই ফ্রেমটি নির্বাচিত ভোল্টেজের সাথে সম্পর্কিত মোটর বিভাগকে কভার করে। |
|
বিয়ারিং সিস্টেম |
এই বিয়ারিং সিস্টেমটি উল্লিখিত কুলিং কোডের অধীনে সম্পর্কিত মোটর বিভাগকে স্থিতিশীল করে। |
|
কুলিং বিভাগ |
এই কুলিং বিভাগ চালিত মেশিনের চারপাশে সম্পর্কিত মোটর বিভাগ বহন করে। |
পণ্য অ্যাপ্লিকেশন
- বিদ্যুৎ উৎপাদন:উল্লম্ব সঞ্চালন জল পাম্প, ঘনীভূত পাম্প, এবং উল্লম্ব কয়লা মিলের জন্য ব্যবহৃত হয়, উচ্চ স্টার্টিং টর্ক প্রদান করে।
- ধাতুবিদ্যা:উচ্চ-চাপ কমানোর পাম্প, স্ল্যাগ ফ্লাশিং পাম্প, এবং বৃহৎ পারস্পরিক কম্প্রেসারের জন্য ব্যবহৃত হয়।
- খনি:বড় উল্লম্ব খনি ডিওয়াটারিং পাম্প, উল্লম্ব অ্যাজিটেশন ট্যাঙ্ক, এবং ভারী-ডিউটি উত্তোলন ব্যবস্থার জন্য ব্যবহৃত হয়।
- নির্মাণ সামগ্রী:উল্লম্ব সিমেন্ট মিল এবং বড় কাঁচা খাবার মিলের জন্য ব্যবহৃত হয়, সহজে লোড করা স্টার্টআপগুলি সক্ষম করে।
- বায়ু পৃথকীকরণ এবং সংকোচন:বড় উল্লম্ব রেসিপ্রোকেটিং কম্প্রেসার, বড় ফ্যান এবং বুস্টার ইউনিটের জন্য ব্যবহৃত হয়।
- জল সংরক্ষণ এবং উপযোগিতা:উচ্চ-প্রবাহ উল্লম্ব অক্ষীয়-প্রবাহ পাম্প এবং বন্যা নিয়ন্ত্রণ/নিষ্কাশন পাম্পের জন্য ব্যবহৃত হয়, গ্রিড সীমাবদ্ধতার অধীনে ভারী-শুরু করার চ্যালেঞ্জ মোকাবেলা করে৷
- শক্তি ও রাসায়নিক শিল্প:বৃহৎ উল্লম্ব রাসায়নিক প্রক্রিয়া পাম্প এবং মাধ্যাকর্ষণ সঞ্চালন পাম্প, দাহ্য/বিস্ফোরক পরিবেশ এবং ভারী- ডিউটি অপারেটিং অবস্থার জন্য প্রয়োজনীয়তা পূরণের জন্য ব্যবহৃত হয়।
- লৌহঘটিত ধাতু গলানো:স্লারি ট্রান্সপোর্ট পাম্প, ভারী-মাঝারি সঞ্চালন পাম্প, এবং গলানোর ওয়ার্কশপে উল্লম্ব ভারী-ডিউটি সহায়ক সরঞ্জামগুলির জন্য ব্যবহৃত হয়।
মোটর শক্তি দক্ষতা রেটিং
একটি মোটরের শক্তি দক্ষতা রেটিং হল বৈদ্যুতিক শক্তিকে যান্ত্রিক শক্তিতে রূপান্তর করার সময় শক্তির ক্ষতির একটি মূল সূচক। যা আন্তর্জাতিক IEC 60034-30 IE (আন্তর্জাতিক দক্ষতা) শ্রেণিবিন্যাস ব্যবস্থার সাথে মিলে যায়; রেটিং রেঞ্জ IE4, দক্ষতা বৃদ্ধির সাথে এবং শক্তির ক্ষয়ক্ষতি প্রতিটি পরপর স্তরে কমছে।
FAQ
প্রশ্ন: কোন ডেটা এই 3 ফেজ অ্যাসিঙ্ক্রোনাস ইন্ডাকশন মোটরের জন্য পর্যালোচনা শুরু করে?
উত্তর: এই সরঞ্জামটি প্রথমে 380 V / 3 kV / 6 kV / 10 kV ব্যবহার করে, তারপর H355 - H1120, 185 kW - 20000 kW, andIC 611 / IC 616 ক্ষত-রোটার শুরু করার জন্য।
প্রশ্ন: এটি কোন ধরনের সরঞ্জামের জন্য উপযুক্ত?
উ: উল্লম্ব ভারী-স্টার্ট সরঞ্জামে এটি ব্যবহার করুন। লোডটি অবশ্যই উল্লম্ব ক্ষত-রটার পরিষেবার সাথে মানানসই হবে, একটি ভিন্ন মোটর শ্রেণীর নয়।
প্রশ্নঃ এই ক্ষত রটার ডিজাইনের প্রধান সুবিধা কি কি?
উত্তর: এটি কম স্টার্টিং কারেন্ট সহ উচ্চ স্টার্টিং টর্ক সরবরাহ করে, এটি ভারী-লোড স্টার্টআপগুলির জন্য আদর্শ করে তোলে৷ এটি স্লিপ-রিং এর মাধ্যমে বাহ্যিক প্রতিরোধক বা VFD গুলিকে সংযুক্ত করে মসৃণ গতি নিয়ন্ত্রণের অনুমতি দেয়।
